The Fisher 500-B
« dnia: Sierpień 30, 2014, 23:04:48 »
Namówiony zostałem do napisania bajki o posiadanym i użytkowanym przeze mnie amerykańskim amplitunerze lampowym. Sprzęt ten sprowadziłem z USA w połowie 2012 roku i w sumie nie wyobrażam sobie, żebym miał się go pozbywać, zamieniając na inny.

The Fisher to amerykańska marka założona w 1945 przez Avery'ego Fishera, z wykształcenia typografa, pasjonata muzyki i amatorskiego skrzypka. Od samego początku do sprzedania praw do firmy w 1969 w ofercie był tylko sprzęt grający wysokiej klasy. Do połowy lat 50. były to przede wszystkim popularne w USA konsole, które przez cały czas istnienia marki stanowiły ważny segment jej produkcji. Po remoncie Białego Domu przez parę prezydencką Kennedych na początku lat 60. w budynku został również zainstalowany sprzęt grający The Fisher.

W 1969 Avery Fisher sprzedał całą firmę za sumę 31 milionów dolarów amerykańskiemu Emersonowi. Krótko później Emerson sprzedał prawa do marki japońskiemu Sanyo.
Rezygnację z dalszego prowadzenia firmy Avery motywował nieodpowiadającą mu postępującą komercjalizacją i maksymalizacją zysków w miejsce maksymalizacji jakości w przemyśle hi-fi.

Amplitunery 500-B oraz 800-B to pierwsze amplitunery stereo tej firmy umożliwiające odbiór stereofonicznych audycji FM w systemie MPX. Pojawiły się na rynku w 1961, dosłownie w chwilę po wejściu tego standardu nadawania w USA. Kontynuacją tych modeli były odpowiednio 500-C i 800-C z 1963, a nieco tańszą i prostszą odmianą odbiornik The Fisher 400. Te trzy modele były produkowane niemalże do końca ery lampowej, do sprzedania marki w 1969.

Modele 800 od 500 różnią się jedynie dodaną sekcją AM (fale średnie).

Mój 500-B to radioodbiornik osiemnastolampowy ze wzmacniaczem o bardzo dużej mocy ok. 30W na kanał. Końcówka mocy zrealizowana na lampach 7591 (pentody strumieniowe, cokół octal) w układzie push-pull i klasie ultralinear. Wadą tej sekcji jest spore wyżyłowanie lamp mocy, niektóre parametry wykraczają poza maksymalne wartości katalogowe tych podzespołów. Amerykańskim lampom z lat 60. nie robiło to zbytniej różnicy, niestety dzisiejsze zamienniki im po prostu nie dorównują i nawet one nie są zbyt tanie. W dodatku zużycie niektórych podzespołów jeszcze bardziej podnosi ich zużycie. Z tego względu konieczna jest wymiana niektórych elementów elektronicznych i drobna modyfikacja układu celem odjęcia nieco obciążenia z końcówki mocy.

W swoim 500-B z 1963 roku:
- wymieniłem oryginalny prostownik selenowy Siemensa na współczesny krzemowy
- wymieniłem kondensatory sprzęgające zmieniając ich wartość z 0,047uF na 0,1uF, używając radzieckich olejowych K42Y z zapasów wojskowych
- wymieniłem rezystory siatek lamp mocy, obniżając ich wartość z 330k na 220k (maksymalne obciążenie dla zastosowanych lamp to 300k)
- wymieniłem jedyny uszkodzony kondensator elektrolityczny
- dodałem rezystory 10 omów od katody do masy w miejsce gołych drutów, co pozwala na zmierzenie prądu pobieranego przez każdą z lamp mocy
- przeczyściłem i podoginałem styki w gniazdach wszystkich lamp
- przeczyściłem wszystkie gniazda sygnałowe, potencjometry i przełączniki

Od strony wizualnej poza czyszczeniem i woskowaniem chassis i przedniego panela odmalowałem transformatory.

Omawiany amplituner zachwyca swoim dźwiękiem. Bogata stereofonia i bardzo miła dla ucha, miękka tonalność sprawiają, że w swojej cenie ten pięćdziesięciolatek nie ma sobie równych w porównaniu z nowymi wzmacniaczami lampowymi. Zdecydowanym plusem jest dobrze zrealizowana korekcja barwy i regulowana dla każdego kanału czułość wejścia phono. Użyte podzespoły są bardzo wysokiej jakości, w dużej mierze importowane z RFN. Oryginalne kondensatory filtrujące mimo 50 lat nie przepuszczają żadnych brumów ani szumów. Bez podanego sygnału, lekki szum pojawia się na samym końcu regulacji głośności. Od reszty nieco odstaje część radiowa. O ile Fisher bez problemu łapie słabsze stacje na kawałku kabla ze znakomitą czystością dźwięku w mono, o tyle pierwszej generacji lampowy MPX potrzebuje bardzo dobrego sygnału do efektu stereo pozbawionego szumów.

Dzięki dużej mocy wzmacniacz nie ma problemu z wysterowaniem nawet współczesnych, niewielkich monitorów o efektywności poniżej 90dB. Z rówieśniczymi kolumnami o wysokiej skuteczności jest w stanie zrobić spustoszenie siłą dźwięku. Nie wyobrażam sobie połączenia takiego wzmacniacza z zestawem głośnikowym ALTEC z pierwszej połowy lat 60. o efektywności ok. 100dB.

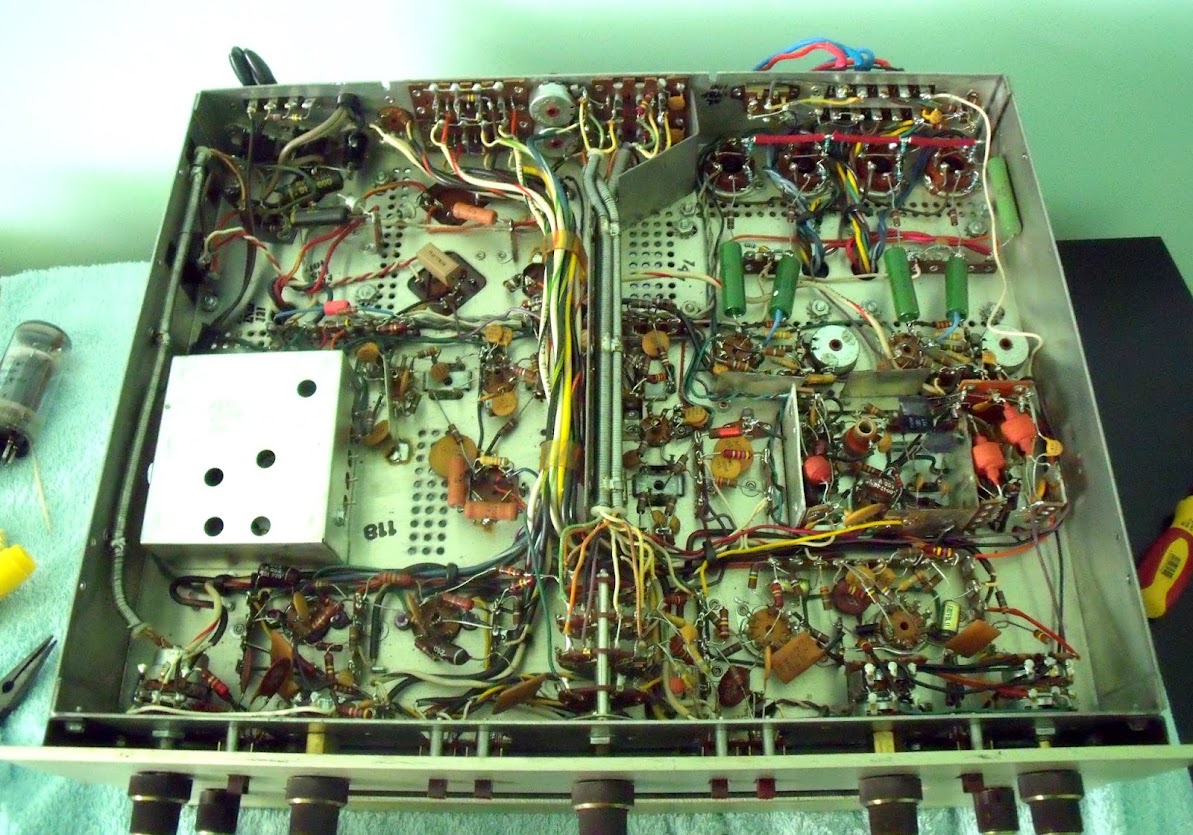

chassis od spodu:


nowe kondensatory sprzegające:


linki:
Temat o amplitunerach The Fisher na forum Steve'a Hoffmana

Recenzja modelu 500C w prasie audiofilskiej z roku 2005

Konsole The Fisher

Kuba

  • Sr. Member
  • ****
  • Wiadomości: 456
Odp: The Fisher 500-B
« Odpowiedź #1 dnia: Sierpień 31, 2014, 10:14:20 »
Bardzo ciekawy amplituner. Ty go tak używasz bez żadnej obudowy, tylko z panelem przednim?

Piotruś

  • Mod
  • Hero Member
  • *****
  • Wiadomości: 1066
Odp: The Fisher 500-B
« Odpowiedź #2 dnia: Sierpień 31, 2014, 11:21:15 »
Tak. Wprawdzie wykonanie obudowy cały czas mam w planach, ale póki co używam go w takiej formie w jakiej wyjściowo był sprzedawany (za skrzynkę należało dopłacić).
Niestety zarówno reprodukcje jak i oryginalne obudowy są dostępne jedynie w USA co czyni je mocno nieopłacalnymi (koszt od 150 do 300 dolarów).

morrison

  • Hero Member
  • *****
  • Wiadomości: 579
Odp: The Fisher 500-B
« Odpowiedź #3 dnia: Luty 08, 2015, 12:52:01 »
Poszperalem na ebayu i musze powiedziec, ze cena tego amplitunera potrafi zabolec. Trzeba liczyc +/- 3000 zlotych razem z transportem.
Jednak widok Fishera, zwala z nog.

Piotruś

  • Mod
  • Hero Member
  • *****
  • Wiadomości: 1066
Odp: The Fisher 500-B
« Odpowiedź #4 dnia: Luty 08, 2015, 13:40:56 »
Poszperalem na ebayu i musze powiedziec, ze cena tego amplitunera potrafi zabolec. Trzeba liczyc +/- 3000 zlotych razem z transportem.
Jednak widok Fishera, zwala z nog.

Kiedy kupowałem, było wyraźnie taniej. Przy czym przy sprowadzaniu z USA, dochodzą jeszcze dodatkowe, niemałe koszta (opłaty celne i podatek). Dlatego gdybym dzisiaj chciał kupić takie radio, to szukałbym w Europie. Na stary kontynent trafiały wersje eksportowe na napięcie 220V. Jest ich co prawda niewiele, bo ceny tych sprzętów były zawrotne - model 800-C kosztował w RFN ok. 3000 DM

morrison

  • Hero Member
  • *****
  • Wiadomości: 579
Odp: The Fisher 500-B
« Odpowiedź #5 dnia: Luty 08, 2015, 13:53:31 »
Tak czy siak, jesli pomysle kiedys o zakupie - tanio nie bedzie  :nie: Co mnie wcale nie dziwi.

morrison

  • Hero Member
  • *****
  • Wiadomości: 579
Odp: The Fisher 500-B
« Odpowiedź #6 dnia: Luty 19, 2015, 08:51:46 »
Piotrus. Wiesz moze jak wypada  Fisher 400 ?

Piotrek

  • Mod
  • Hero Member
  • *****
  • Wiadomości: 1370
    • Obrazki
Odp: The Fisher 500-B
« Odpowiedź #7 dnia: Luty 19, 2015, 09:51:27 »
Chyba nieźle, tylko to ma inne lampy w stopniu mocy, i chyba niestety robią je tylko ruscy, a że Putina nie popieramy, to pozostają nam lampy ze starych zapasów.

Piotruś

  • Mod
  • Hero Member
  • *****
  • Wiadomości: 1066
Odp: The Fisher 500-B
« Odpowiedź #8 dnia: Luty 21, 2015, 23:26:14 »
Klasowo wypada tak samo, ale ma ciut mniej bajerów, mniejsze chassis i wzmacniacz końcowy mniejszej mocy na lampach 7868, które są wyraźnie droższe od 7591 stosowanych w modelach 500 i 800.
